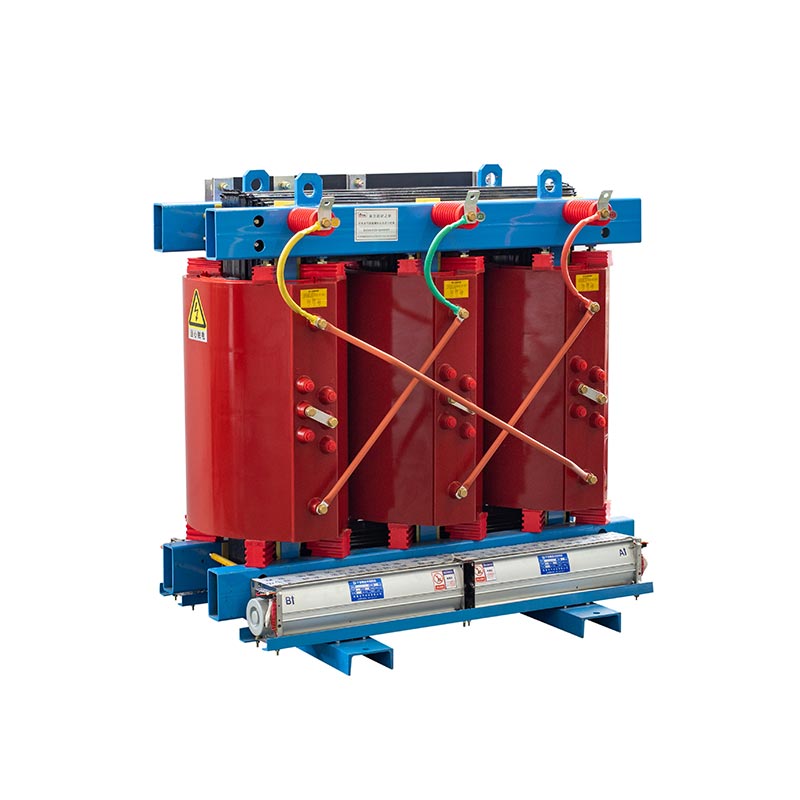

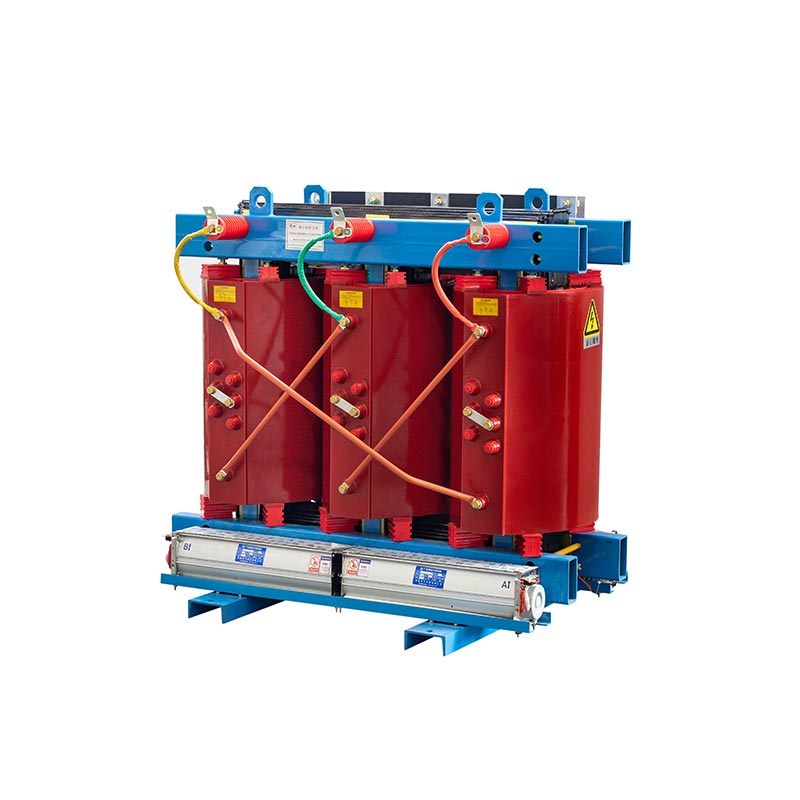

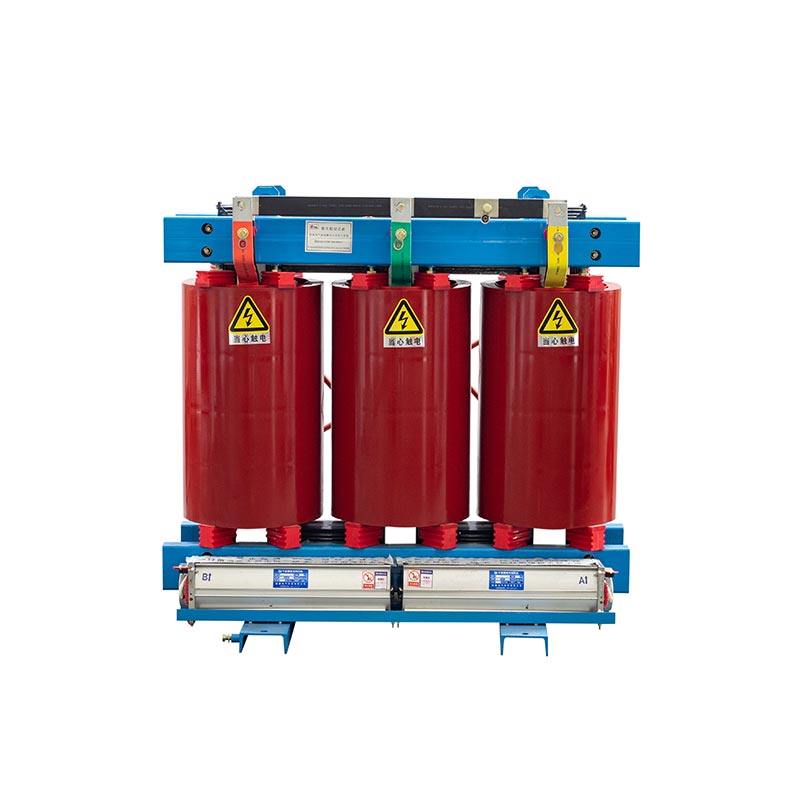

Epoxy Resin Cast Dry Type Transformer

Ciri-ciri utama

Disebabkan ciri strukturnya yang unik dan bahan penebat yang sangat baik, pengubah pengedaran jenis kering tuang resin epoksi mempunyai kelebihan ketara berikut.
Bebas minyak, kalis api, tahan api: Bahagian dalam tidak mengandungi minyak penebat. Ia menggunakan bahan penebat pepejal seperti resin epoksi, secara asasnya menghapuskan risiko kebakaran, letupan dan minyak kebocoran.
Keselamatan alam sekitar: Bebas bahan toksik. Walaupun rosak, ia tidak akan mencemarkan persekitaran.
Penyelenggaraan adalah mudah: Tidak seperti transformer yang direndam minyak, tidak perlu memeriksa secara berkala tahap dan kualiti minyak. Beban kerja penyelenggaraan adalah kecil.
Pemasangan fleksibel: Ia mempunyai keperluan yang rendah untuk asas pemasangan dan boleh dipasang di pusat beban, dengan itu mengurangkan kehilangan talian.
Tahan terhadap kelembapan dan kotoran: Belitan yang telah menjalani rawatan khas dimiliki sifat kalis lembapan dan tahan kakisan yang sangat baik.

Berdasarkan ciri-ciri ini, senario aplikasi pengubah pengedaran jenis kering tuang resin epoksi adalah juga sangat luas.

Permohonan

Bangunan komersial dan awam: Bangunan bertingkat tinggi, pusat membeli-belah, hospital, sekolah, data pusat, dsb.
Pengangkutan awam dan infrastruktur: Lapangan terbang, dok, stesen kereta api bawah tanah, platform minyak, dll.
Kemudahan industri: Bengkel kilang, peralatan jentera CNC, dsb. di kawasan dengan api yang tinggi keperluan pencegahan.
Medan tenaga baharu: Tenaga suria, kuasa angin, dsb. sistem tenaga hijau

Spesifikasi standard

1. Spesifikasi yang berkenaan: IEC 60076 / IEEE
2. Kapasiti terkadar: sehingga 4000 KVA
3. Voltan utama: sehingga 35kV
4. Voltan sekunder: 380/400/415V atau disesuaikan
5. Bahan penggulungan: Kuprum/ Aluminium
6. Kenaikan suhu: 90 -100 ℃ atau disesuaikan
7. Kaedah penyejukan: ONAN8. Frekuensi: 50Hz/60Hz
9. Voltan mengetik: ±5% / ±2x2.5% atau disesuaikan
10. kumpulan vektor: Dyn11 / Yyn0 / Yd11

Kelas Penebat

Transformer Pengedaran Jenis Kering Resin Epoksi mempunyai tiga kelas penebat am. Ciri utama bagi penebat adalah untuk memberikan kekuatan dielektrik dan menahan had terma tertentu. Kelas penebat ialah

Standard Eropah (IEC 60076):

Kelas A: Suhu penggulungan maksimum 105°C.
Kelas E: Suhu penggulungan maksimum 120°C.
Kelas B: Suhu penggulungan maksimum 130°C.
Kelas F: Suhu penggulungan maksimum 155°C.
Kelas H: Suhu penggulungan maksimum 180°C.
Kelas C: Suhu penggulungan maksimum 220°C.

Standard Amerika (ANSI/IEEE C57.12.01):

Kelas 105: Suhu penggulungan maksimum 105°C.
Kelas 150: Suhu penggulungan maksimum 150°C.
Kelas 220: Suhu penggulungan maksimum 220°C.

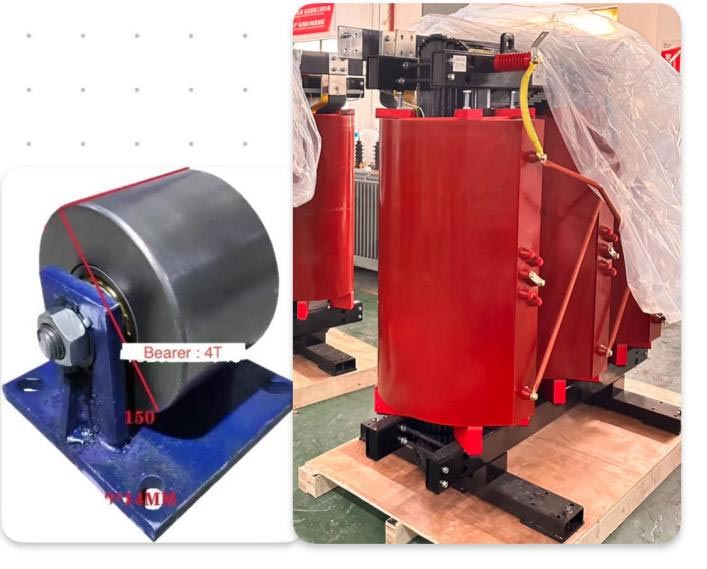

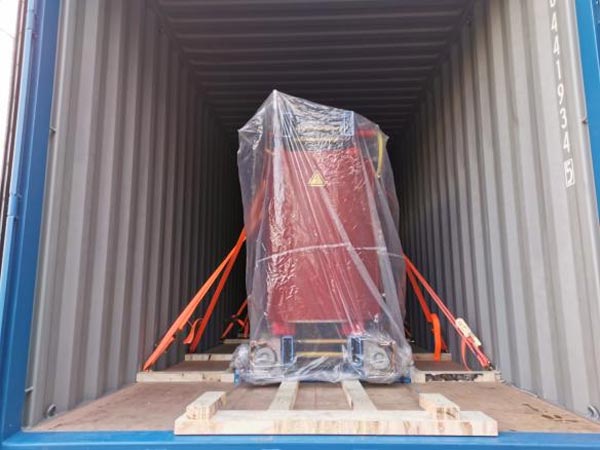

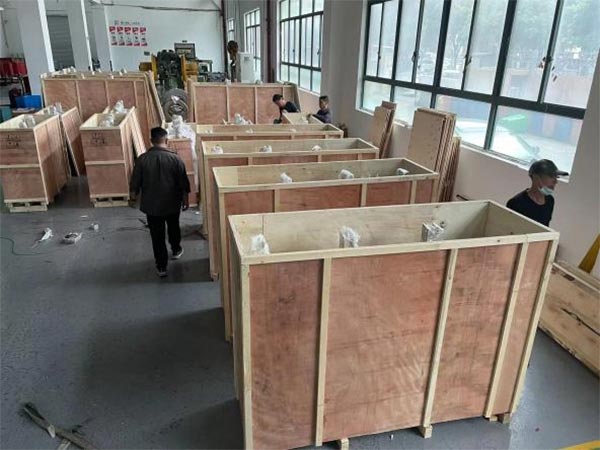

Kaedah pakej

Sila berikan maklumat berikut, dan kami akan dapat menawarkan perkhidmatan yang lebih baik.

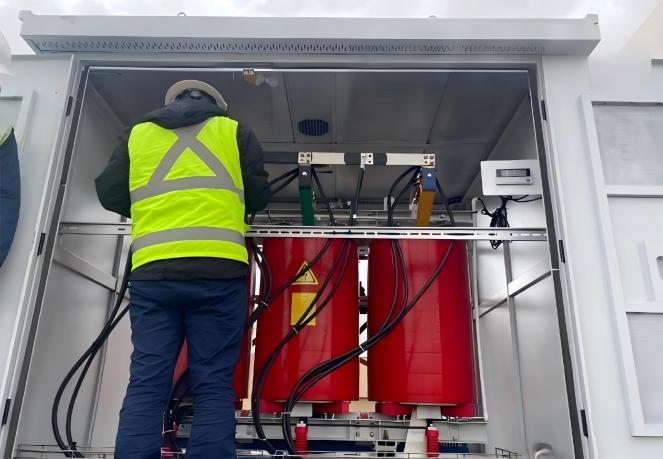

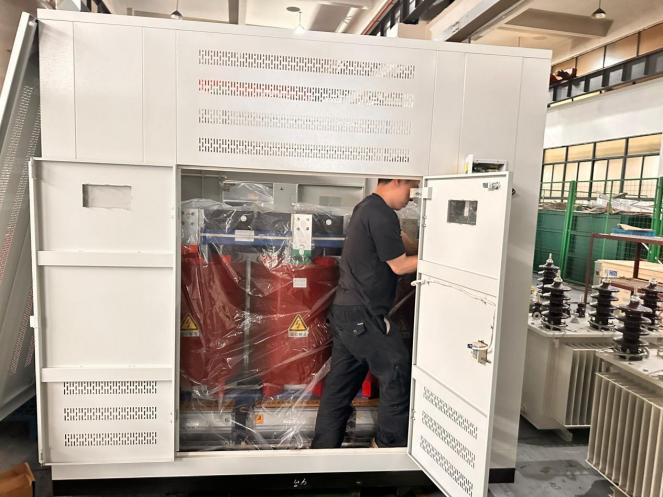

Senario aplikasi produk

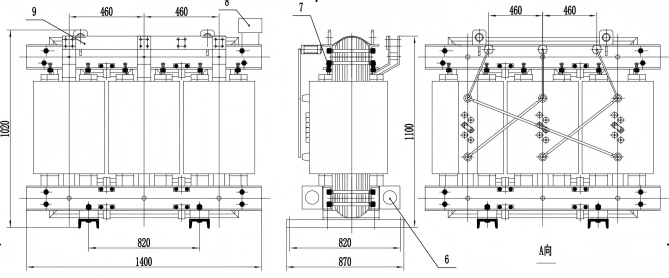

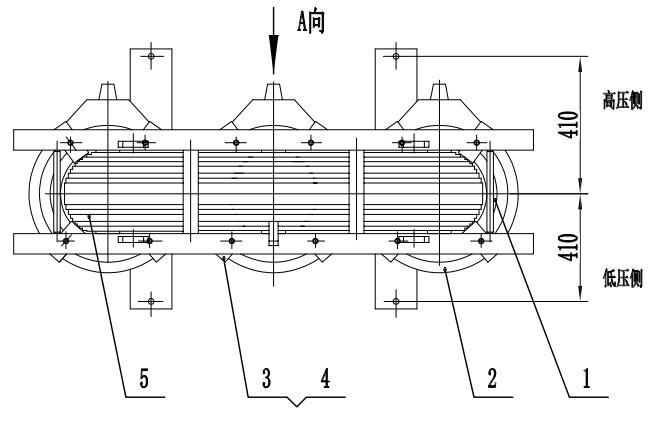

Parameter teknikal produk

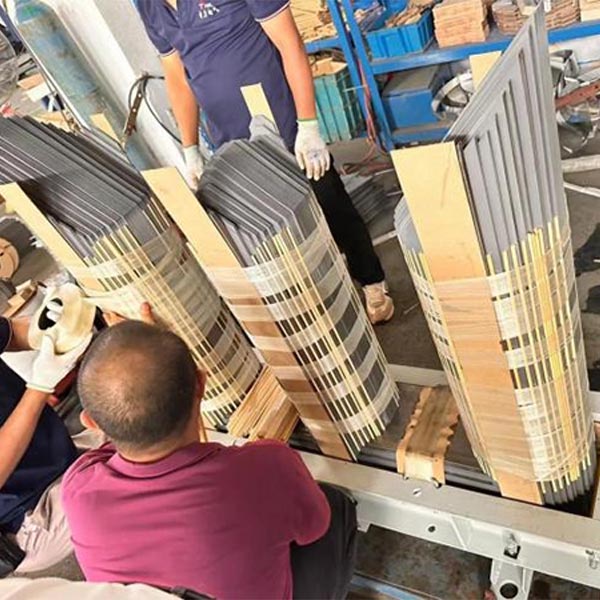

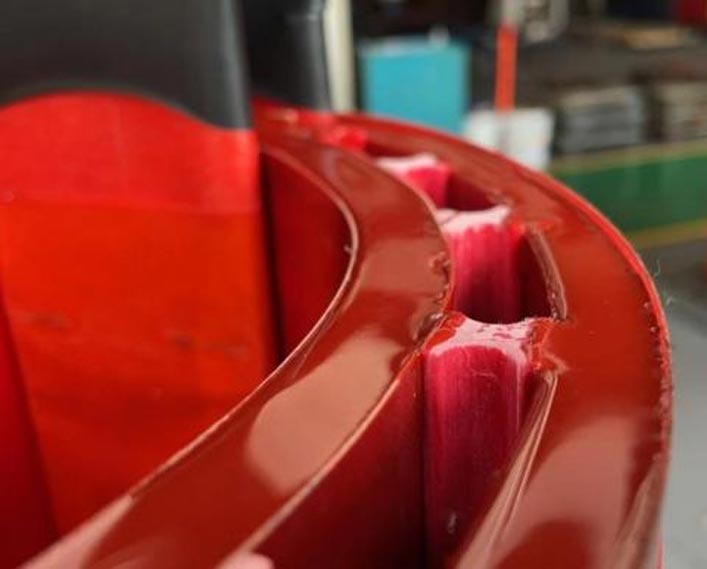

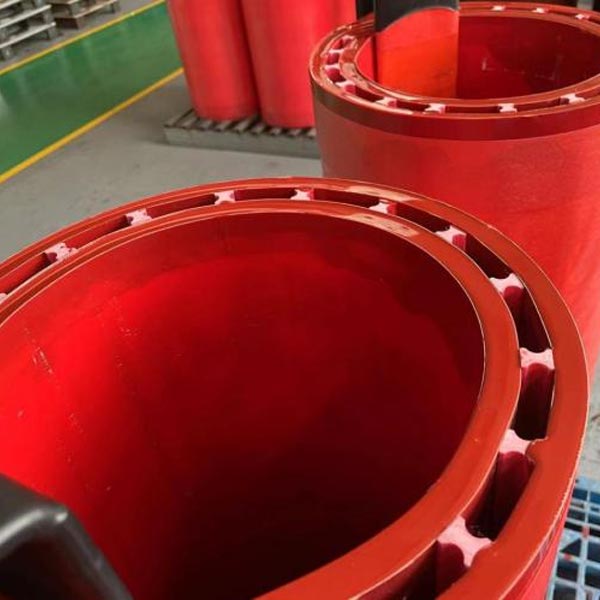

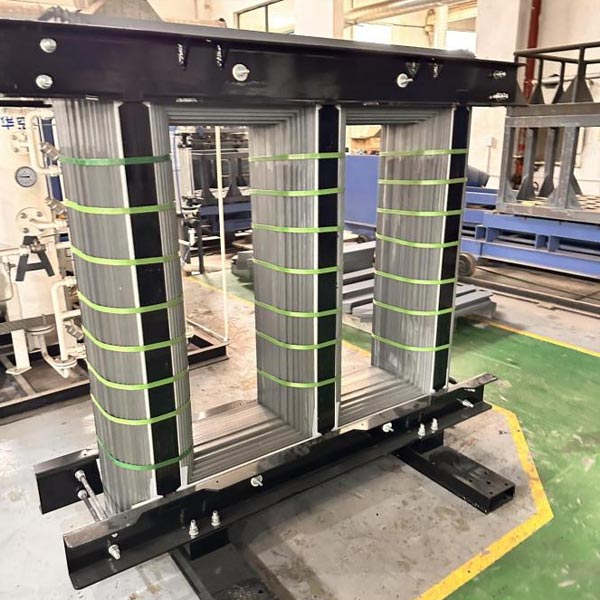

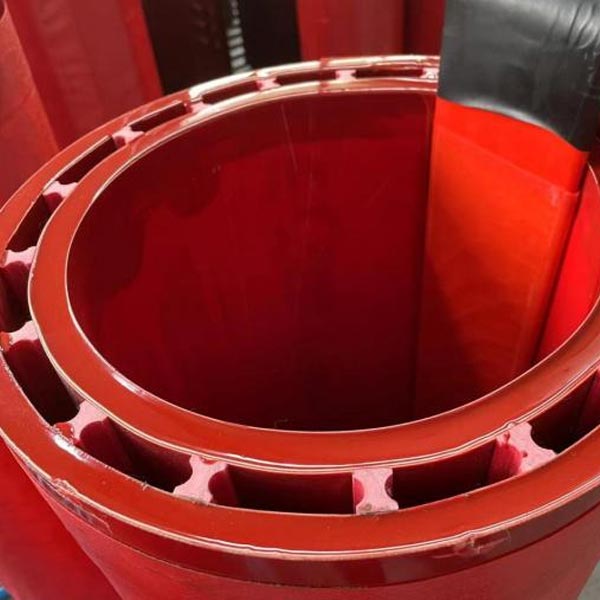

Pengeluaran

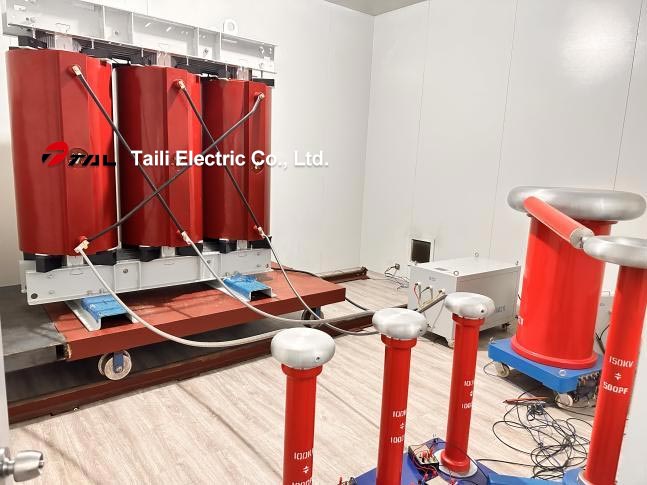

Ujian

Ujian rutin:

· Pengukuran nisbah voltan dan pemeriksaan anjakan fasa
· Ujian rintangan penebat
· Pengukuran rintangan belitan
· Ujian tahan voltan
· Induksi ujian tahan lebihan voltan
· Pengukuran kehilangan tanpa beban dan arus menarik
· Pengukuran galangan litar pintas dan kehilangan Beban
· Pengukuran nisbah voltan dan pemeriksaan anjakan fasa
· Ujian rintangan penebat
· Pengukuran rintangan belitan
· Ujian tahan voltan
· Induksi ujian tahan lebihan voltan
· Pengukuran kehilangan tanpa beban dan arus menarik
· Pengukuran galangan litar pintas dan kehilangan Beban

Jenis ujian

· Ujian impuls pencahayaan
· Ujian kenaikan suhu
